सिले हुए निर्माण कोल्ड चेन आवश्यकताओं के साथ संरचनात्मक रूप से असंगत क्यों हैं?

कोल्ड चेन अनुप्रयोगों में सिले हुए नरम कूलरों की समस्याएँ उपभोक्ता की दृष्टि से प्रदर्शन विफलताएँ नहीं हैं - एक गर्म पेय, एक पिघला हुआ आइस पैक। वे संरचनात्मक विफलता मोड हैं जो थर्मल अखंडता और जैविक सुरक्षा दोनों से एक साथ समझौता करते हैं।

जलरोधी झिल्ली से गुजरने वाली प्रत्येक सुई एक छिद्र बनाती है। एक सामान्य सीवन प्रति मीटर सीवन लंबाई में ऐसे कई सौ छिद्र उत्पन्न करता है। सीम टेप स्थिर, कम तनाव की स्थिति में इन छिद्रों को पर्याप्त रूप से कवर करता है। कोल्ड चेन के उपयोग के दौरान होने वाली थर्मल साइकलिंग के तहत - रेफ्रिजरेटेड स्टोरेज, परिवेश लोडिंग वातावरण और वाहन कार्गो क्षेत्रों के बीच बार-बार होने वाले संक्रमण - टेप चिपकने वाले बांड अंतर्निहित टीपीयू की तुलना में अलग-अलग दरों पर विस्तार और अनुबंध करते हैं। समय के साथ, और अक्सर एक ही शिपमेंट जीवनचक्र के भीतर, बंधन किनारे ऊपर उठते हैं और नीचे के छिद्र सक्रिय रिसाव मार्ग बन जाते हैं।

दो परिणाम सामने आते हैं, और वे एक-दूसरे को जोड़ते हैं।

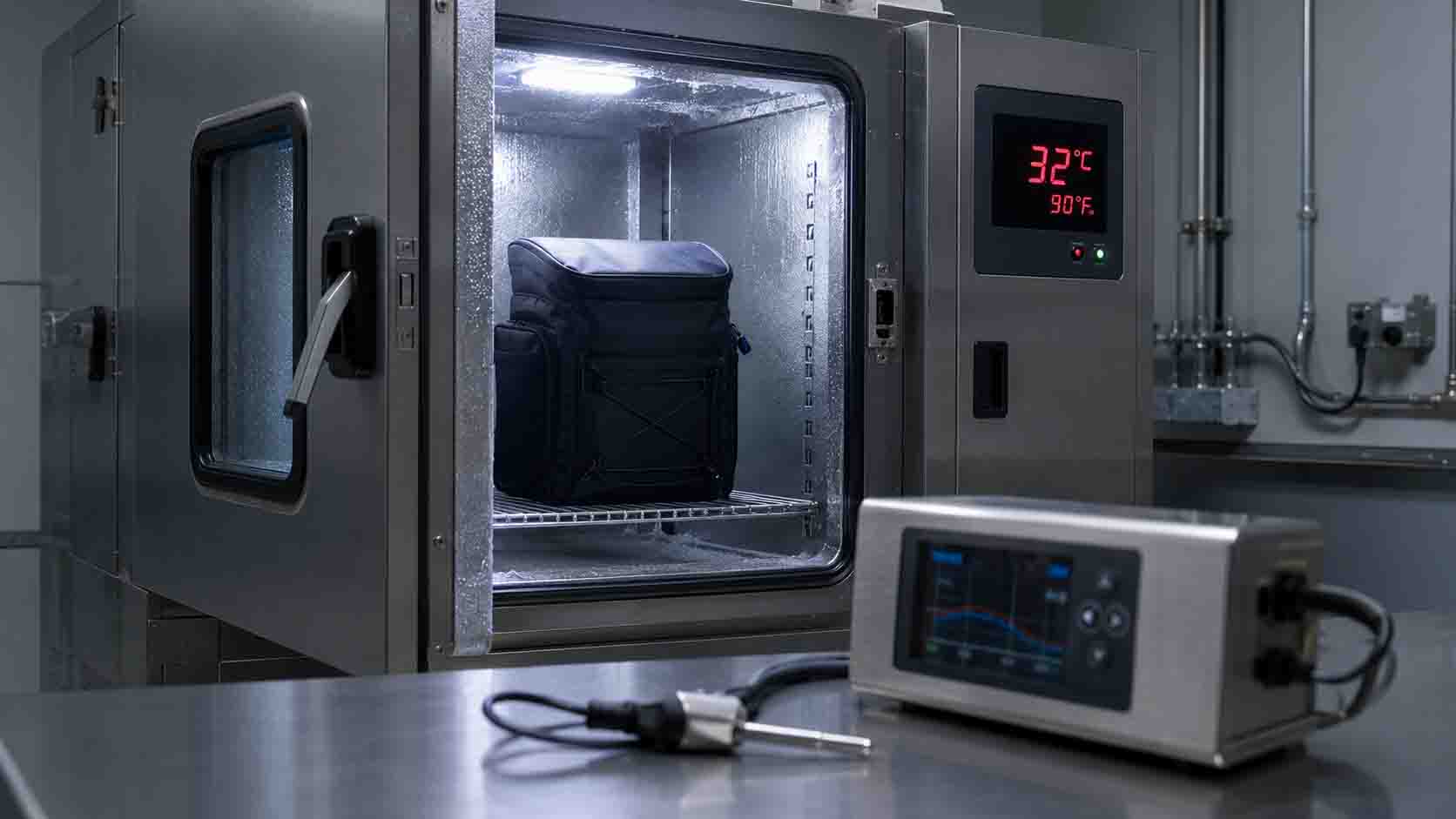

पहला है थर्मल ब्रिजिंग। समझौता किए गए सीम ठंडी हवा को बाहर निकलने और परिवेशी गर्मी को सीम लाइन पर घुसपैठ करने की अनुमति देते हैं - सटीक स्थान जहां संरचनात्मक कमजोरी और थर्मल भेद्यता मेल खाती है। बर्फ बनाए रखने का समय इसलिए नहीं गिरता क्योंकि इन्सुलेशन खराब हो गया है, बल्कि इसलिए क्योंकि शेल अब भली भांति बंद करके सील नहीं किया गया है। नियंत्रित परीक्षण स्थितियों के तहत 48 घंटे तक बर्फ बनाए रखने के लिए रेट किया गया एक बैग वास्तविक रसद हैंडलिंग में 20 घंटे का समय दे सकता है।

दूसरा एक जैविक खतरा है जिस पर कम ध्यान दिया जाता है लेकिन वास्तविक अनुपालन जोखिम होता है। जब पिघला हुआ संक्षेपण या पेलोड नमी एक समझौता किए गए सीम के माध्यम से लाइनर और इन्सुलेशन फोम के बीच की जगह में रिसती है, तो यह नाली या सूख नहीं सकती है। लाइनर और फोम के बीच बंद, अंधेरे, नम वातावरण में, फफूंद और बैक्टीरिया का विकास अनुमानित रूप से होता है। चिकित्सा परिवहन या ताजा खाद्य रसद में उपयोग किए जाने वाले बैग के लिए, यह एक अमूर्त संदूषण जोखिम नहीं है - यह आवेदन के लिए आवश्यक स्वच्छता मानकों का सीधा उल्लंघन है और एक दायित्व है जो उस ब्रांड पर पड़ता है जिसका नाम उत्पाद पर है।

ये निर्माण पद्धति के संरचनात्मक परिणाम हैं, गुणवत्ता नियंत्रण विफलताएं नहीं। एक अच्छी तरह से बनाए गए सिले हुए कूलर में भी खराब तरीके से बने कूलर के समान ही विफलता के रास्ते होते हैं; विफलता की समय-सीमा भिन्न होती है, विफलता मोड नहीं।

27.12 मेगाहर्ट्ज पर आरएफ वेल्डिंग: हर्मेटिक सील वास्तव में कैसे प्राप्त की जाती है

रेडियो फ़्रीक्वेंसी (आरएफ) वेल्डिंग - जिसे हाई-फ़्रीक्वेंसी या एचएफ वेल्डिंग भी कहा जाता है - एक विशिष्ट संरचनात्मक तत्व के रूप में सीम को समाप्त करके सिले हुए सीम की समस्या को हल करता है। जुड़ने वाला क्षेत्र धागे द्वारा एक साथ रखे गए दो पैनलों के बजाय निरंतर सामग्री बन जाता है।

यह प्रक्रिया सतही संचालन के बजाय आंतरिक तापन के माध्यम से काम करती है। जब टीपीयू सामग्रियों को 27.12 मेगाहर्ट्ज पर एक वैकल्पिक विद्युत चुम्बकीय क्षेत्र के भीतर रखा जाता है - औद्योगिक के लिए नामित आईएसएम आवृत्ति बैंडआरएफ वेल्डिंगउपकरण-टीपीयू के भीतर ध्रुवीय अणु क्षेत्र के प्रत्येक दोलन के साथ पुनः संरेखित होने का प्रयास करते हैं: प्रति सेकंड लगभग 27 मिलियन बार। इस आणविक गति से घर्षण वेल्ड क्षेत्र में पूरी सामग्री में समान रूप से गर्मी उत्पन्न करता है। एक साथ लागू वायवीय दबाव के तहत, दो पैनलों के बीच इंटरफेस पर सामग्री संलयन तापमान तक पहुंच जाती है और परतें आणविक स्तर पर विलीन हो जाती हैं।

जब क्षेत्र हटा दिया जाता है और सामग्री निरंतर दबाव में ठंडी हो जाती है, तो दो मूल पैनलों के बीच का इंटरफ़ेस संरचनात्मक रूप से गायब हो जाता है। वेल्ड ज़ोन सामग्री का एक टुकड़ा है। विनाशकारी खिंचाव परीक्षण में, यह क्षेत्र आमतौर पर वेल्ड लाइन के रास्ता देने से पहले बेस फैब्रिक में विफल हो जाता है - वेल्ड कमजोर बिंदु नहीं है।

विशेष रूप से कोल्ड चेन अनुप्रयोगों के लिए, यह निर्माण विधि एक सीलबंद आंतरिक बेसिन प्रदान करती है जिसमें कोई प्रवेश मार्ग नहीं है। वहां कोई सुई छेद नहीं है, कोई टेप किनारा नहीं है, कोई मुड़ा हुआ सीम चैनल नहीं है जहां तरल पदार्थ जमा हो सकते हैं। चिकनी, निरंतर टीपीयू आंतरिक सतह को किसी समझौता किए गए सीम में घुसने की चिंता किए बिना मेडिकल-ग्रेड कीटाणुनाशकों से मिटाया या निष्फल किया जा सकता है। संघनन, पिघला हुआ बर्फ का पानी और गिरा हुआ चिकित्सा तरल पदार्थ सतह पर बने रहते हैं - वे इन्सुलेशन गुहा में स्थानांतरित नहीं होते हैं। यह जैविक सुरक्षा दावे का संरचनात्मक आधार है, न कि केवल टीपीयू की भौतिक संपत्ति।

वही निर्माण तर्क हाइड्रोस्टैटिक प्रदर्शन दावे पर लागू होता है। एक आरएफ वेल्डेड सॉफ्ट कूलर, उचित रूप से निर्मित और परीक्षण किया गया, किसी भी सीम या क्लोजर बिंदु से माइक्रो-बबल उत्सर्जन के बिना 1.0 बार आंतरिक दबाव रखता है। यह 10-मीटर पानी के स्तंभ के हाइड्रोस्टैटिक दबाव से मेल खाता है - रसद प्रबंधन के भौतिक तनाव से काफी परे - और यह पुष्टि करता है कि किसी भी अंतिम-मील वितरण परिदृश्य की तुलना में हेमेटिक सील अधिक मांग वाली परिस्थितियों में बनी रहती है।

क्लोज्ड-सेल फोम: 48 से 72 घंटे के होल्ड टाइम के पीछे थर्मल इंजीनियरिंग

एक भली भांति बंद बाहरी आवरण सीम विफलता की समस्या का समाधान करता है। प्रतिकूल परिवेशीय परिस्थितियों में 48 से 72 घंटों तक नियंत्रित तापमान बनाए रखने के लिए इन्सुलेशन परत को लगातार अपना काम करने की आवश्यकता होती है - जिसका अर्थ है कि इसे गीला होने पर भी अपना काम करते रहना होगा।

ओपन-सेल फोम में एक परस्पर आंतरिक संरचना होती है। जब नमी प्रवेश करती है - संक्षेपण, मामूली लाइनर क्षति, या बार-बार लोडिंग चक्रों के आर्द्र वातावरण से - यह फोम मैट्रिक्स के माध्यम से फैलती है और वहीं रहती है। गीला ओपन-सेल फोम तेजी से थर्मल प्रतिरोध खो देता है; फंसी हुई गैस के इन्सुलेशन प्रभाव को पानी की तापीय चालकता द्वारा प्रतिस्थापित किया जाता है। शुष्क स्थिति में बर्फ प्रतिधारण परीक्षण पर रेटेड बैग के लिए, इन्सुलेशन द्वारा नमी को अवशोषित करने के बाद क्षेत्र का प्रदर्शन काफी खराब हो जाएगा।

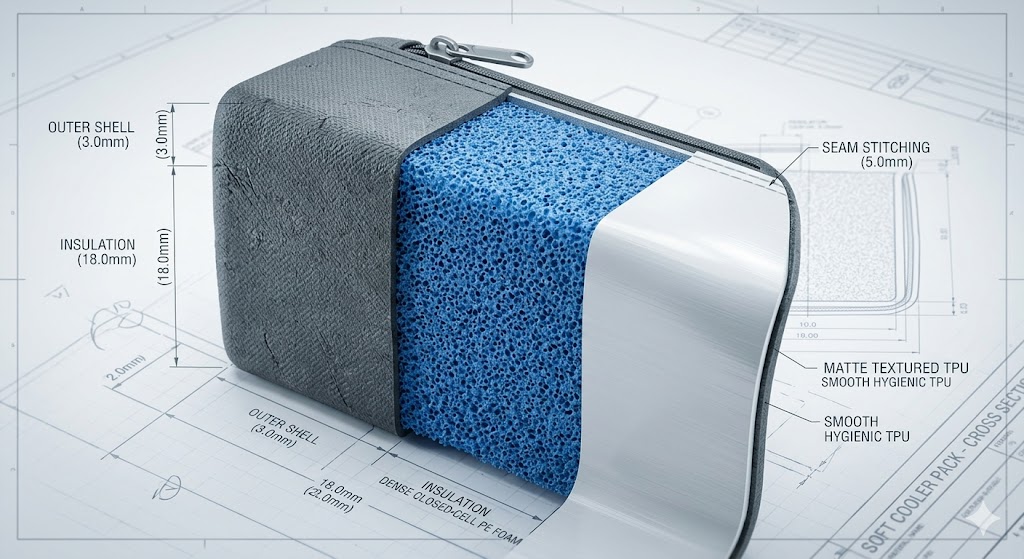

मेडिकल-ग्रेड सॉफ्ट कूलर उच्च-घनत्व बंद-सेल फोम का उपयोग करते हैं - एनबीआर (नाइट्राइल ब्यूटाडीन रबर) या प्रीमियम उच्च-घनत्व ईवीए प्रासंगिक ग्रेड हैं - जहां प्रत्येक गैस बुलबुले को उसके पड़ोसियों से पूरी तरह से सील कर दिया जाता है। फोम के भीतर संवहन के माध्यम से गर्मी हस्तांतरण समाप्त हो जाता है क्योंकि कोशिकाओं के बीच हवा या तरल पदार्थ की आवाजाही के लिए कोई मार्ग नहीं है। प्रत्येक सीलबंद सेल में गैस भरने से प्रवाहकीय ताप स्थानांतरण न्यूनतम हो जाता है। यह समतुल्य मोटाई पर ओपन-सेल विकल्पों की तुलना में मापनीय रूप से उच्च आर-मान उत्पन्न करता है।

नमी का व्यवहार भी उतना ही महत्वपूर्ण है। बंद-सेल फोम भौतिक स्तर पर स्वाभाविक रूप से जलरोधी होता है - सीलबंद सेल संरचना जोखिम की परवाह किए बिना भौतिक रूप से पानी के अवशोषण को रोकती है। एक बैग जो 72-घंटे के शिपमेंट में आंतरिक संक्षेपण का अनुभव करता है, उसका इन्सुलेशन पहले घंटे के समान 72 घंटे पर समान आर-मूल्य पर प्रदर्शन करेगा। वह स्थिरता ही 72-घंटे के तापमान विनिर्देशों को आकांक्षात्मक के बजाय प्राप्त करने योग्य और सत्यापन योग्य बनाती है।

विशिष्ट तापमान विंडो की आवश्यकता वाले अनुप्रयोगों के लिए - बायोलॉजिक्स के लिए 2 डिग्री सेल्सियस से 8 डिग्री सेल्सियस, कुछ फार्मास्यूटिकल्स के लिए उप-शून्य - फोम घनत्व, फोम मोटाई और चरण परिवर्तन सामग्री की मात्रा के संयोजन को निर्दिष्ट परिवेश स्थितियों के तहत एक परिभाषित सीमा बनाए रखने के लिए इंजीनियर किया जा सकता है। यह एक विनिर्देश वार्तालाप है, कोई निश्चित उत्पाद पैरामीटर नहीं; सभी प्रासंगिक चर विनिर्माण ढांचे के भीतर ट्यून करने योग्य हैं।

संरचनात्मक लाभ गौण है, लेकिन विशेष रूप से चिकित्सा अनुप्रयोगों के लिए ध्यान देने योग्य है: उच्च-घनत्व बंद-सेल फोम एक कठोर बाहरी आवरण की आवश्यकता के बिना नाजुक शीशियों, कांच के कंटेनरों और पहले से भरी हुई सीरिंज के लिए सार्थक प्रभाव सुरक्षा प्रदान करता है। फोम पूरे भार में वितरित कुशनिंग के रूप में कार्य करता है, जिससे किसी एक संपर्क बिंदु पर चरम प्रभाव बल कम हो जाता है।

टीपीयू सामग्री विशिष्टताएँ: वास्तव में एफडीए और रीच अनुपालन की क्या आवश्यकता है

चिकित्सा परिवहन या खाद्य-ग्रेड लॉजिस्टिक्स में उपयोग किए जाने वाले सॉफ्ट कूलर के लिए, पेलोड के साथ प्रत्यक्ष या अप्रत्यक्ष संपर्क में आने वाली सामग्री को परिभाषित नियामक मानकों को पूरा करने की आवश्यकता होती है - न केवल सबसे स्पष्ट समस्याग्रस्त पदार्थों से बचें, बल्कि विशिष्ट अनुप्रयोग के लिए दस्तावेजी अनुपालन भी करें।

मेडिकल-ग्रेड सॉफ्ट कूलर में बाहरी आवरण और आंतरिक लाइनर दोनों के लिए प्रासंगिक सामग्री 840-डेनियर टीपीयू-लेपित नायलॉन है। पीवीसी पुराना विकल्प है और काफी सस्ता है; यह उस नियामक वातावरण के साथ भी असंगत होता जा रहा है जिसमें ये उत्पाद संचालित होते हैं। पीवीसी प्लास्टिसाइज़र - आमतौर पर फ़ेथलेट-आधारित - कैलिफोर्निया प्रस्ताव 65 और ईयू रीच नियमों के तहत प्रतिबंधित हैं। पीवीसी कम तापमान पर भी भंगुर हो जाता है, जो सूखी बर्फ का उपयोग करने वाले या उप-शून्य कार्गो वातावरण तक पहुंचने वाले कोल्ड चेन अनुप्रयोगों में सामग्री अखंडता जोखिम पैदा करता है।

टीपीयू दोनों समस्याओं से बचाता है। यह -30°C तक लचीलापन बनाए रखता है, जो कोल्ड चेन तापमान आवश्यकताओं की पूरी श्रृंखला को कवर करता है। यह बीपीए मुक्त और पीएफएएस मुक्त फॉर्मूलेशन के साथ संगत है, और खाद्य ग्रेड टीपीयू ग्रेड सीधे खाद्य संपर्क के लिए एफडीए अनुपालन करता है। आंतरिक लाइनर के लिए विशेष रूप से - वह सतह जो बर्फ, आइस पैक और संभावित रूप से पेलोड से संपर्क करती है - एफडीए-अनुपालक, बीपीए मुक्त, रोगाणुरोधी टीपीयू सामग्री विनिर्देश है जो चिकित्सा और खाद्य-ग्रेड रसद आवश्यकताओं को पूरा करता है।

टीपीयू की रासायनिक प्रतिरोध प्रोफ़ाइल चिकित्सा अनुप्रयोगों में भी प्रासंगिक है: यह अल्कोहल-आधारित समाधानों सहित उपयोग के बीच नसबंदी के लिए उपयोग किए जाने वाले केंद्रित कीटाणुनाशकों को बनाए रखता है जो समय के साथ कम लाइनर सामग्री को ख़राब कर देगा। एक लाइनर जिसे सतह के क्षरण के बिना शिपमेंट के बीच आक्रामक तरीके से मिटाया जा सकता है, केवल प्रारंभिक तैनाती के बजाय यथार्थवादी उत्पाद सेवा जीवन में अपने स्वच्छ गुणों को बनाए रखता है।

मेडिकल कोल्ड चेन अनुप्रयोगों के लिए एक ओईएम भागीदार का मूल्यांकन करते समय, प्रासंगिक दस्तावेज में आंतरिक लाइनर सामग्री के लिए एफडीए अनुपालन प्रमाणपत्र, प्रतिबंधित पदार्थों की अनुपस्थिति की पुष्टि करने वाली REACH परीक्षण रिपोर्ट, और उत्पादन बैच के लिए विशिष्ट BPA/PFAS मुक्त सामग्री घोषणाएं शामिल हैं - न कि केवल आपूर्तिकर्ता की सामान्य सामग्री लाइन। ये दस्तावेज़ मानक सामग्री ऑनबोर्डिंग के हिस्से के रूप में अनुरोध पर उपलब्ध होने चाहिए, न कि किसी विशिष्ट ऑडिट पूछताछ के जवाब में इकट्ठे किए जाने चाहिए।
